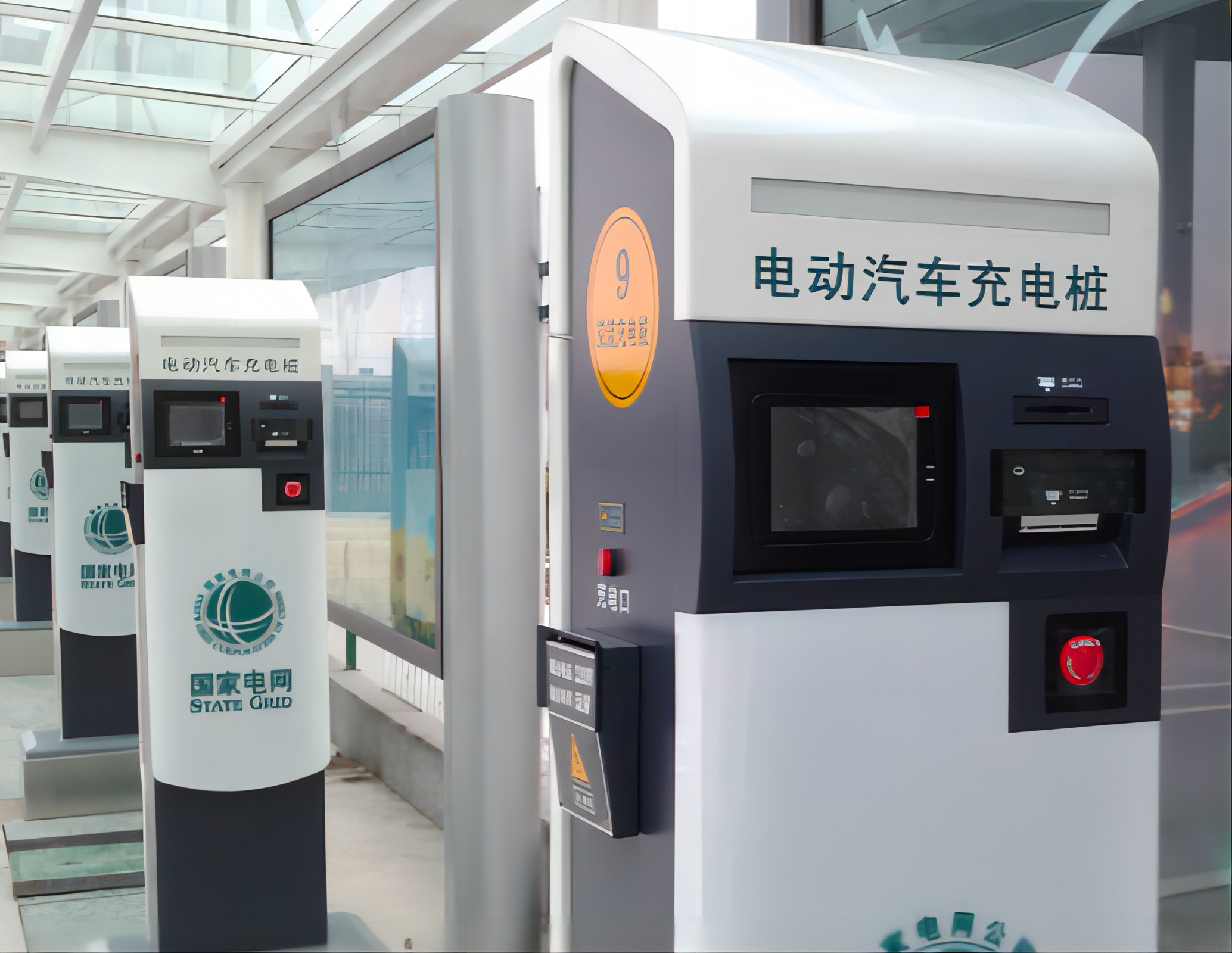

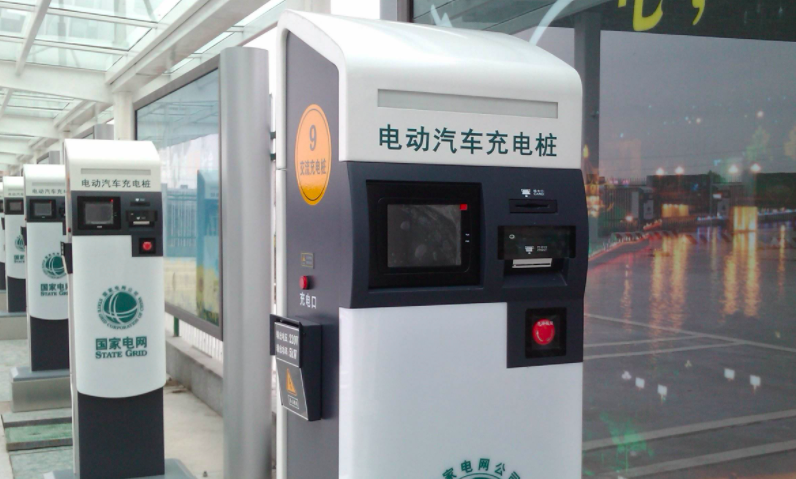

充電樁充電樁由樁體、電氣模塊、計量模塊等部分組成，充電樁分為交流充電樁和直流充電樁。

交流充電樁又稱為交流供電裝置，固定安裝在電動汽車外、與交流電網連接，為電動汽車車載充電機（即固定安裝在電動汽車上的充電機）提供交流電源的供電裝置。交流充電樁只提供電力輸出，沒有充電功能，需連接車載充電機為電動汽車充電。

交流充電樁設計要求的功能規范有以下六點，

1.可以提供AC220V/7kw供電能力

2.具備漏電、短路、過壓、欠壓、過流等保護功能，確保充電樁安全可靠運行

3.具備顯示、操作等必需的人機接口

4.交流充電計量

5.設置刷卡接口，支持RFID卡、IC卡等常見的刷卡方式，并可配置打印機，提供票據打印功能

6.具備充電接口的連接狀態判斷、控制導引等完善的安全保護控制邏輯

交流充電樁的電源要求為，輸入電壓：?jiǎn)蜗郃C220V±10%，輸出頻率50Hz±2%，輸出為AC220V/7kw

交流充電樁的系統框圖如下

交流充電樁給電動汽車的充電機提供電力輸入，由于一般的車載充電機的功率不是很大，所以不能很好的實現快速充電。但我們可以采用直流充電樁來實現快充。

直流充電樁是固定安裝在電動汽車外、與交流電網連接，可以為非車載電動汽車動力電池提供直流電源的供電裝置。直流充電樁的輸入電壓采用三相四線AC380V±15%，頻率50Hz,輸出為可調直流電，直接為電動汽車的動力電池充電。由于直流充電樁采用三相四線制供電，可以提供足夠的功率，輸出的電壓和電流調整范圍大，可以實現快充的要求。

其工作原理：三相 380V 交流電源經過整流濾波變成直流輸入電壓，供給IGBT 橋。單片機通過驅動電路使功率開關IGBT工作把直流輸入電壓轉換成脈寬調制的交流電壓，然后由高頻變壓器變壓隔離，最后通過輸出整流濾波得到直流，進而對鉛酸蓄電池充電。同時通過可控的電流電壓反饋回路改變充電電流和充電電壓，通過檢測電池的端電壓，充電電流以提供單片機進行決策。放電電路在充電電壓較高時工作，以提高電池的接受能力。輔助電路提供器件工作電源，而保護電路（過流，過壓、過溫）可以保證系統安全、可靠工作。同時通過單片機來顯示電量、時間等數據。
